Incoloy907低(di)膨脹變形高(gao)溫合金

Incoloy907簡介：Incoloy907是Fe-Ni-Co基沉淀硬化型低膨脹變形高溫合金，以添加鈮、鈦、硅和微量硼元素進行綜合強化。Incoloy907合金在650℃以下具有很高的強度，低的膨脹系數，良好的抗冷熱疲勞性能以及幾乎不變的彈性模量。Incoloy907居里點在400℃-450℃，居里點以下合金的膨脹系數基本不變。Incoloy907適于制作650℃以下使用的各類航空、航天發動機環形件和機匣，使用情況良好。由于合金不含鉻、鋁元素，因此高溫抗氧化能力較差。在700℃以上長時間使用時，應當采取適當的防護涂層。合金表面可經過噴丸處理，噴丸后可掉高旋轉彎曲疲勞15%左右。Incoloy907主要產品有棒材、鍛件、板材和帶材等。

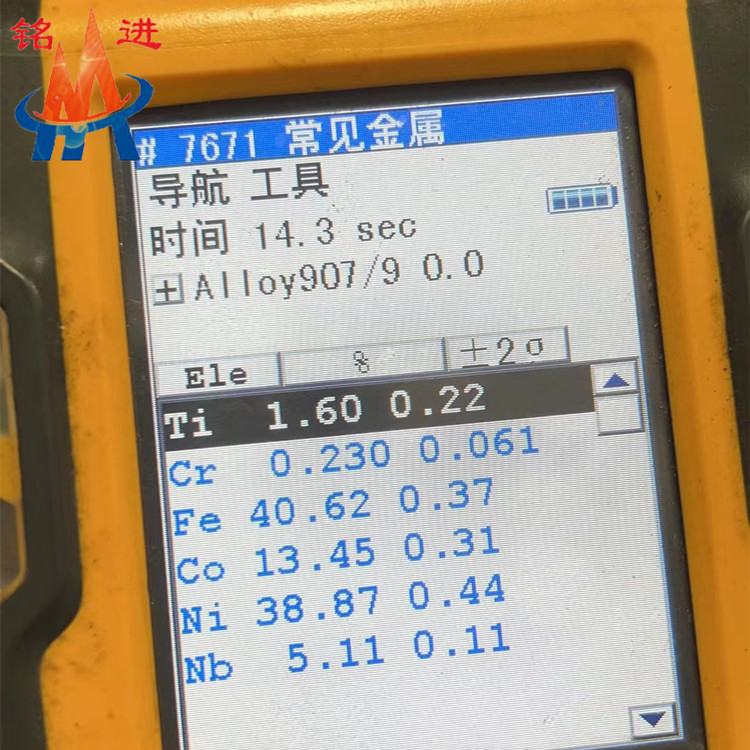

Incoloy907化學成分：

Incoloy907熱處理制度：

1040℃±10℃保(bao)(bao)溫(wen)1小(xiao)時，空冷或快(kuai)冷+800℃保(bao)(bao)溫(wen)16小(xiao)時以每小(xiao)時55℃降溫(wen)至620℃保(bao)(bao)溫(wen)8小(xiao)時，空冷

980℃±10℃保溫(wen)(wen)(wen)1小(xiao)(xiao)時(shi)(shi)，空冷或快冷+775℃保溫(wen)(wen)(wen)12小(xiao)(xiao)時(shi)(shi)以每小(xiao)(xiao)時(shi)(shi)55℃降溫(wen)(wen)(wen)至(zhi)620℃保溫(wen)(wen)(wen)8小(xiao)(xiao)時(shi)(shi)，空冷

Incoloy907密度：8.28g/cm3

Incoloy907執行標準：GJB 5261、HB 7682、Q/GYB 05067和Q/GYB 05069。

Incoloy907規格：圓餅、環坯以及環形件； d20mm~ 300mm棒材；δ0.5mm~6.5mm冷軋薄板和帶材；d0. 3mm~10. 0mm焊絲。
