GH2907低膨脹變形高溫合金

GH2907簡介：GH2907是Fe-Ni-Co基沉淀硬化型低膨脹變形高溫合金，以添加鈮、鈦、硅和微量硼元素進行綜合強化。GH2907合金在650℃以下具有很高的強度，低的膨脹系數，良好的抗冷熱疲勞性能以及幾乎不變的彈性模量。GH2907居里點在400℃-450℃，居里點以下合金的膨脹系數基本不變。GH2907適于制作650℃以下使用的各類航空、航天發動機環形件和機匣，使用情況良好。由于合金不含鉻、鋁元素，因此高溫抗氧化能力較差。在700℃以上長時間使用時，應當采取適當的防護涂層。合金表面可經過噴丸處理，噴丸后可掉高旋轉彎曲疲勞15%左右。GH2907主要產品有棒材、鍛件、板材和帶材等。

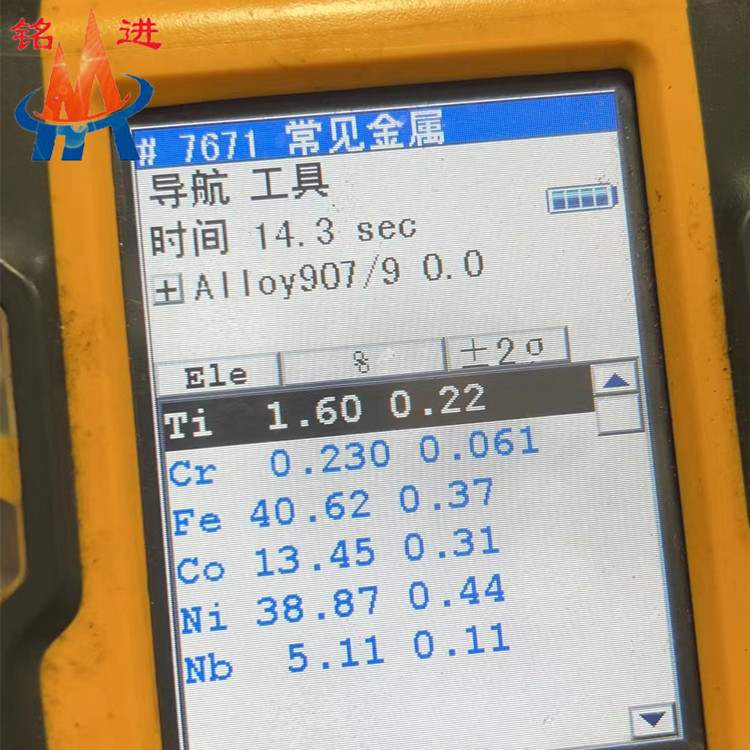

GH2907化學成分：

GH2907熱處理制度：

1040℃±10℃保溫(wen)1小時(shi)(shi)，空冷(leng)或快冷(leng)+800℃保溫(wen)16小時(shi)(shi)以每小時(shi)(shi)55℃降溫(wen)至(zhi)620℃保溫(wen)8小時(shi)(shi)，空冷(leng)

980℃±10℃保溫1小時(shi)(shi)，空(kong)(kong)冷(leng)或快(kuai)冷(leng)+775℃保溫12小時(shi)(shi)以(yi)每(mei)小時(shi)(shi)55℃降溫至(zhi)620℃保溫8小時(shi)(shi)，空(kong)(kong)冷(leng)

GH2907密度：8.28g/cm3

GH2907執行標準：GJB 5261、HB 7682、Q/GYB 05067和Q/GYB 05069。

GH2907規格：圓餅、環坯以及環形件； d20mm~ 300mm棒材；δ0.5mm~6.5mm冷軋薄板和帶材；d0. 3mm~10. 0mm焊絲。
