product center
W.Nr.2.4665鎳基高溫合金
W.Nr.2.4665相近牌號：GH536、HastelloyX、 NC22FeD、NiCr22FeMo、Nimonic PE13、GH3536、AlloyX、UNS N06002
W.Nr.2.4665特性及應用領域概述：W.Nr.2.4665主要是用鉻和鉬固溶強化的一種含鐵量高的鎳基高溫合金，具有良好的抗氧化和耐腐蝕性能，在900℃以下有中等到的持久和蠕變強度，冷、熱加工成形性和焊接性能良好。適用于制造航空發動機的燃燒室部件和其他高溫部件，900℃以下長期使用，短時工作溫度達到1080℃。

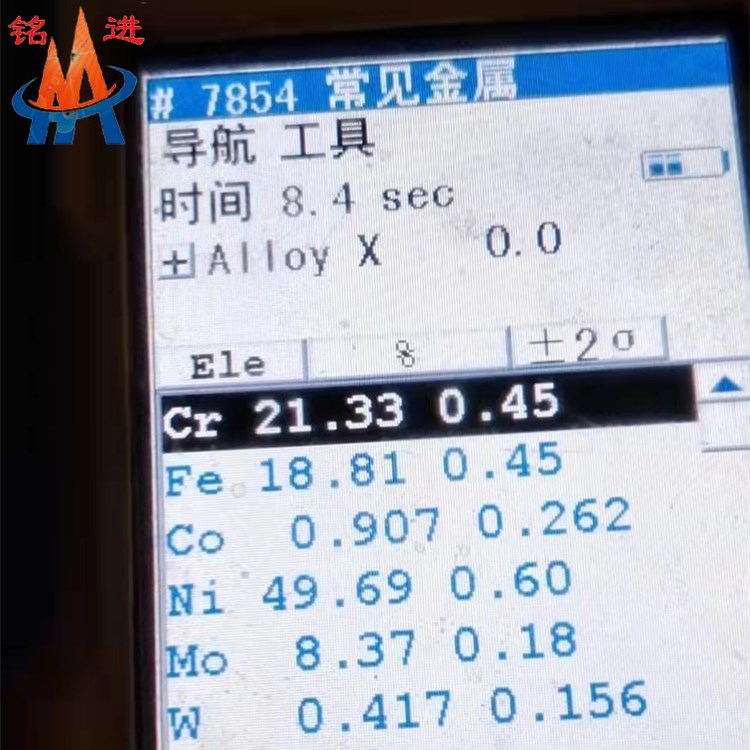

W.Nr.2.4665化學成分：
| Ni | Cr | Fe | W | Mo | Co | C |
| 余 | 20.5 | 17.0 | 0.2 | 8.0 | 0.5 | 0.05 |
| 量 | 23.0 | 20.0 | 1.0 | 10.0 | 2.5 | 0.15 |
| Mn | Si | S | P | Cu | Al | Ti |
| 1.0 | 1.0 | 0.015 | 0.025 | 0.5 | 0.15 | 0.5 |
W.Nr.2.4665物理性能：
| 密度g/cm3 | 熔點℃ | 熱導率λ/(W/m?℃) | 比熱(re)容(rong)J/kg?℃ | 彈性(xing)模(mo)量GPa | 電阻率μΩ?m | 線膨脹系數a/10-6℃-1 |
| 8.28 | 1295-1381 | 13.38(100℃) | 372.6 | 1.18 | 0.3 | 12.1(20~100℃) |
W.Nr.2.4665力學性能：(在20℃檢測機械性能的MIN值)
| 熱(re)處理方式 | 抗拉強度σb/MPa | 屈服強度(du)σp0.2/MPa | 延伸率σ5 /% | 布氏硬度HBS |
| 固溶處理 | 690 | 275 | 30 | ≥241 |
W.Nr.2.4665生產執行標準：
標準 化學成份 棒材 鍛件 板材 絲材 管材
國家標準 GB/T14992 GB/T14994
GB/T14993 GB/T14997
GB/T14998 GB/T14995
GB/T14996 YB/T5249 GB/T15062
國家軍用標準 GJB 3020 GJB 1952 GJB 2612
航空工業標準 HB 5497 HB 5496 HB 5495 HB 5498 HB 5494
W.Nr.2.4665金相組織結構：合金在固溶狀態的組織為奧氏體基體，還有少量的TiN和M6C型碳化物。
W.Nr.2.4665工藝性能與要求：
1、該合金具有良好的冷、熱加工性能，鍛造加熱溫度1170℃。
2、該合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關。
3、合金具有滿意的焊接性能，可用氬弧焊、縫焊、點焊等方法進行焊接。氬弧焊時推薦采用HGH3536或HGH3113焊絲。
返回頂部
021-37786166
